(2)將操作箱的輸出端子連接到變壓器的輸入端子，將操作箱的測量端子連接到變壓器的儀表端子，并將變壓器的接地端子接地。
(3)準備就緒，檢查線路無誤后，打開總電源開關，紅色開關指示燈亮。如果不亮，逆時針按調壓器手柄回到零位，紅色停止按鈕上的指示燈亮，否則啟動按鈕拒絕啟動。
(4)按下開關按鈕，綠色按鈕指示燈亮。此時，以每秒1.5-2千伏的速度順時針均勻緩慢地轉動調壓器的手柄。當高壓逐漸上升到額定電壓的80%時，密切注意電壓表的指示和樣品的情況，直到調整到所需的試驗高壓。
(5)測試產品的耐壓測試時間，可以將定時器拉至所需時間后按下定時器開關，即在規定的時間內測試產品的耐壓，然后報警告知，如果被測產品擊穿，過流繼電器會自動跳閘，此時會讀出電壓表值，即為產品的擊穿電壓。
(6)如果需要保護被測產品不被擊穿，可以在高壓側連續連接保護電阻(可選)。

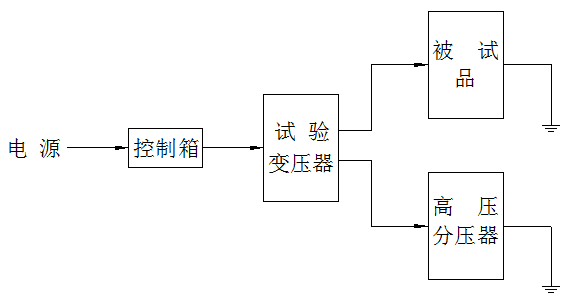

(7)高壓測試示意圖(可選高壓分壓器):
高壓測試示意圖
