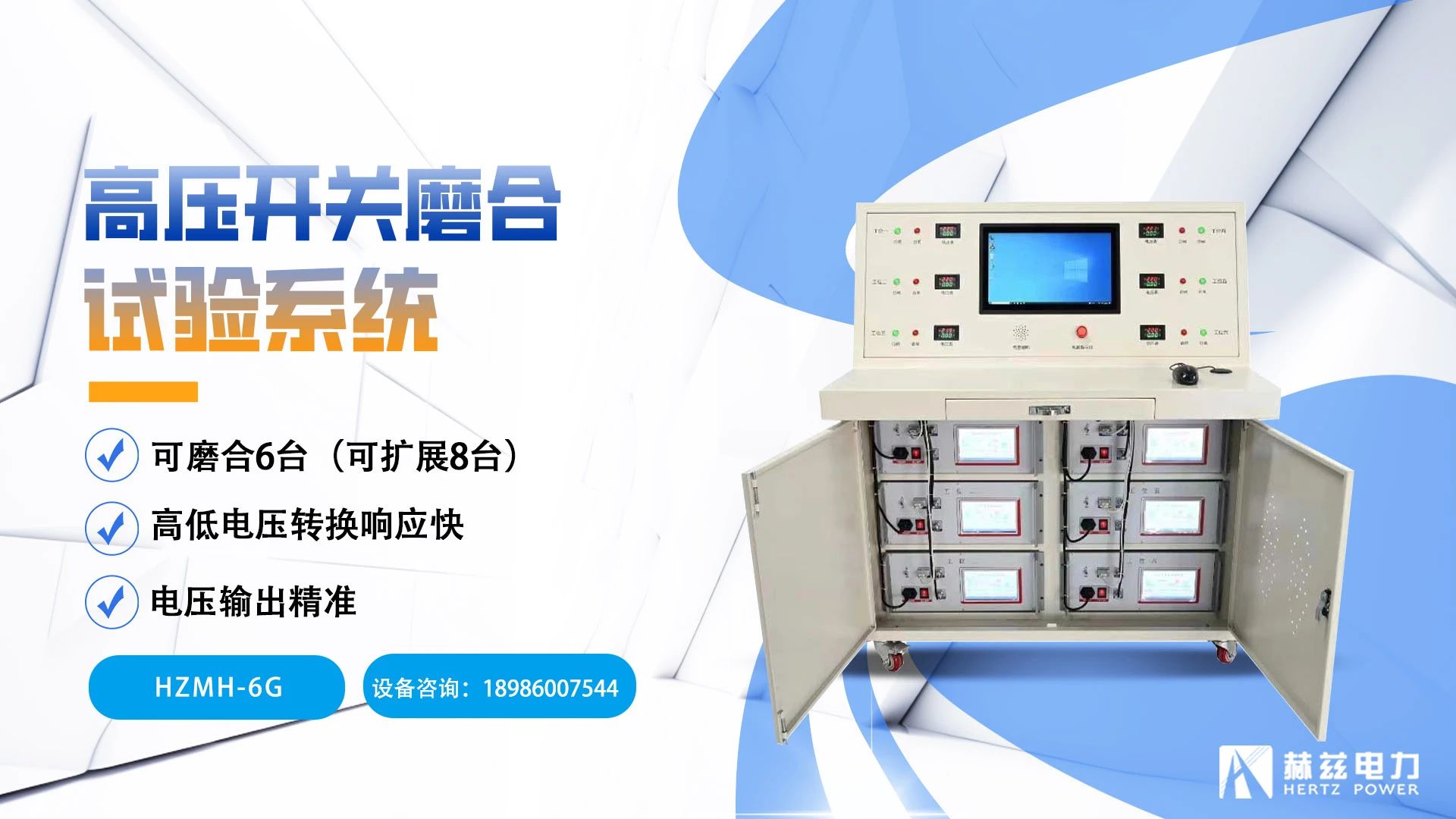

HZMH-6G高壓開關磨合試驗系統針對斷路器（高壓開關）、接觸器（只有合閘線圈）的磨合測試而設計。該系統采用成熟的工業電腦，windows10專業版軟件，500G硬盤，數據海量存儲，15寸觸摸屏，配備鼠標和鍵盤操作，界面人性化設計，參數設定直觀，操作簡便。模塊化集成設計，同時可以磨合6臺（可擴展8臺），不通過上位機每臺也可以獨立操作。采用了新研發的開關電源，重量輕，進口大功率IGBT控制，高低電壓轉換響應快，電壓輸出精準，工作效率得到極大提高。克服了以往使用時間繼電器進行磨合，控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了高壓開關的完好性，克服了使用工頻調壓器笨重，不同電壓輸出時調壓慢，電壓誤差大，在低電壓時功率不足無法合分的問題。
二、特點及主要功能
1、操作功能：可以按預設的參數進行單分、單合、合分、分合、分合分等老化試驗。
2、具有記憶功能，當開關老化次數未達到設定次數，因意外斷電等故障中斷時，下次試驗可以選擇上次斷點位置繼續試驗，也可以選擇重新試驗(復位清零)。
3、分、合間隔時間可設定，整定范圍：1-999秒。
4、分、合間輸出時間可設定，整定范圍：10-1000毫秒。
5、每個工位操作電源獨立，可設置三種不同的電壓同時進行合閘、分閘、儲能磨合（低電壓老化）。
6、拒合、拒分聲音報警，停止動作，可設置允許錯誤次數再停止。
三、技術參數
1、電源輸入：AC220V±15％，50Hz，功率：15KW；
2、單臺儀器內部觸點最大承受瞬時電流30A；
3、分閘電源：AC/DC6～270V/15A (AC為選配)；
4、合閘電源：AC/DC6～270V/15A (AC為選配)；
5、儲能電源：AC/DC6～270V/15A (AC為選配）；
6、工位數：6個相互獨立；
7、磨合次數：1～10000次（可根據要求定制更多次數的磨合）。
四、主要配置
1、合閘控制紅色線 1根
2、分閘控制綠色線 1根
3、公共控制黑色線 1根
4、儲能控制紅色和黑色線各 1根
5、斷口信號線 1套
6、斷口短接線 1套
