微電腦繼電保護測試儀可測試各種交直流電流、電壓、中間、信號、重合閘、差動等多種單個繼電器及整組繼電保護屏，微電腦繼電保護測試儀可測試各種繼電器的吸合電壓(電流)值，釋放電壓(電流)值，各種觸頭(常開、常閉、轉換、延時)的吸合時間和斷開時間，均自動測試三次，自動計算三次均值，并可打印測試結果。

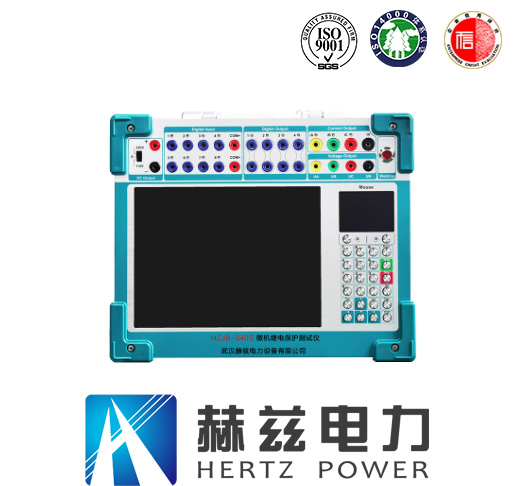

　　微機繼電保護測試儀

　　微電腦繼電保護測試儀分兩種形式，一種是采用傳統的OCL功放，體積大，重量在25Kg左右，比較笨重，功放管工作在放大區，時間長了容易損壞，且動態范圍窄，精度不高;另一種是采用開關電源，功放采用數字功放，體積小，重量輕，效率高，是繼電保護測試儀的主要發展方向。運用現代微電子技術和電力電子技術而，采用流行的DSP和開關放大器技術，單機獨立運行功能已十分強大，再配以PC軟件，使其能聯接電腦運行，功能錦上添花，而其體積和重量只有傳統測試儀的一半。

　　在微電腦繼電保護測試儀使用前應先進行外觀檢查，并將三芯電源線接地端可靠接地，然后儀器試通電，此時兩表頭應為亮態，試開秒表電源開關，秒表開關應正常。用手觸按“輸出選擇”按鈕開關，輸出狀態指示燈應自左向右選擇正常。

　　微電腦繼電保護測試儀的定時限試驗方法講解：

　　1、進入：狀態系列模塊;

　　2、進入狀態系列模塊后，點擊左下角“插入狀態”;

　　3、在插入狀態里面可修改其狀態類型，改為“任意狀態”;

　　4、根據其實際保護裝置定值時間修改其狀態維持時間，比如過流定值為0.5s，把其默認時間2.000改為0.500，改完以后點擊右下角“確定”;

　　5、設置好上面四個步驟后，回到狀態系列主界面。然后在右側輸入保護裝置對應的電流定值。比如電流速斷定值10A，直接輸入10.00即可，然后打開儀器功放開關點擊右下角開始試驗，即可試驗。
