了解變頻串聯諧振耐壓試驗裝置常見故障排除方法，變頻串聯諧振耐壓試驗裝置適用于各種需要交流耐壓的場合，既能滿足高電壓、大容量的產品耐壓需求，也能滿足小容量、高電壓的耐壓需求。變頻串聯諧振是當前電力檢測高壓試驗的一種新方法和潮流，在國內外已經得到廣泛應用和認可。

　　變頻串聯諧振耐壓試驗裝置常見故障排除：

　　1、通用注意事項：

　　(1)變頻串聯諧振耐壓試驗裝置應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。

　　(2)操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。

　　(3)為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。

　　(4)各聯接線不能接錯，否則可導致試驗裝置損壞

　　(5)本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。

　　2、常見故障原因及排除

　　(1)風扇不能啟動：

　　①急停、故障保護、失諧保護后，沒有按“故障復位”;

　　②內部溫度過高，功率元件熱保護;

　　排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。

　　如果依然不能啟動風扇，請和廠家，不可拆卸儀器!

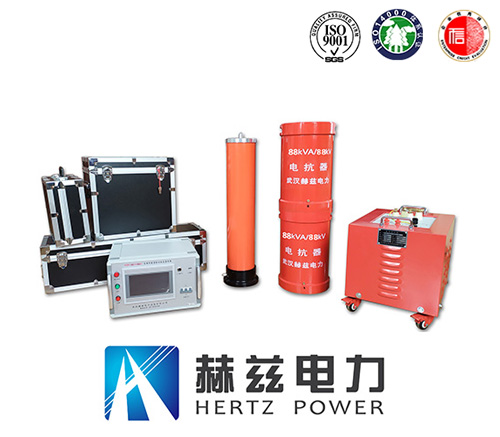

　　變頻串聯諧振試驗裝置

　　變頻串聯諧振試驗裝置

　　3、自動調諧不能完成，找不到諧振點：

　　現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點

　　原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路

　　排除方法：

　　(1)檢查接地裝置可靠，接地連接線是否有斷開點;

　　(2)檢查勵磁變壓器的高低壓線圈的通斷;

　　(3)檢查每一只電抗器的通斷;

　　(4)檢查分壓器的信號線的通斷;

　　(5)檢查分壓器的高低壓電容臂的通斷;

　　(6)變頻串聯諧振耐壓試驗裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷;

　　如果所有部件正常，依然沒有諧振點，請和廠家，不可拆卸儀器!

　　4、不能升壓到試驗電壓

　　現象：

　　(1)調諧曲線是一條曲線，有較低的尖峰;

　　(2)試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一

　　(3)次電壓已經到達額定電壓，回路自動降壓;

　　原因：

　　(1)電抗器與試品電容量不匹配，沒有準確找到諧振點;

　　(2)試品損耗較高，系統Q值太低;

　　(3)勵磁變壓器高壓輸出電壓較低;

　　(4)高壓連接線過長或沒有采用高壓放暈線

　　排除方法：

　　(1)將補償電容器并接入試驗回路，加大回路電容量;

　　(2)盡可能將多只電抗器串聯，提高回路電感量;

　　(3)提高勵磁變壓器的輸出電壓;

　　(4)干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗;

　　(5)一般在設備較高電壓輸出時，采用高壓放暈線，或將普通高壓輸出線改為較短的連線，一般不超過5米。
