高壓開關綜合測試儀配備三種測速傳感器，分別在不同情況下使用。
三種傳感器通過一根傳感器信號線，連接到儀器的“速度傳感器”插座上。
1、通用測速傳感器(加速度傳感器)傳統的測速傳感器通常用滑線電阻器或光電傳感器(分光柵和光電編碼器兩種)，這幾種都由運動和靜止兩部分組成。測速時，分別安裝于開關的運動部件(動觸頭或提升桿)和靜止部件(將座或開關基座)上，而且配合要好。
這樣，針對不同的開關就需要制作很多不同的安裝支架，現場安裝和拆卸都很困難。赫茲電力經過多年的研究，將加速度技術運用于開關測速中，解決了開關現場測速傳感器安裝難、配合難、測試難的技術難題，通用傳感器現場安裝方便、簡單、易于操作。
注意：將通用傳感器直接緊固安裝于開關的提升桿上或水平連軒上,或其它傳動桿上。

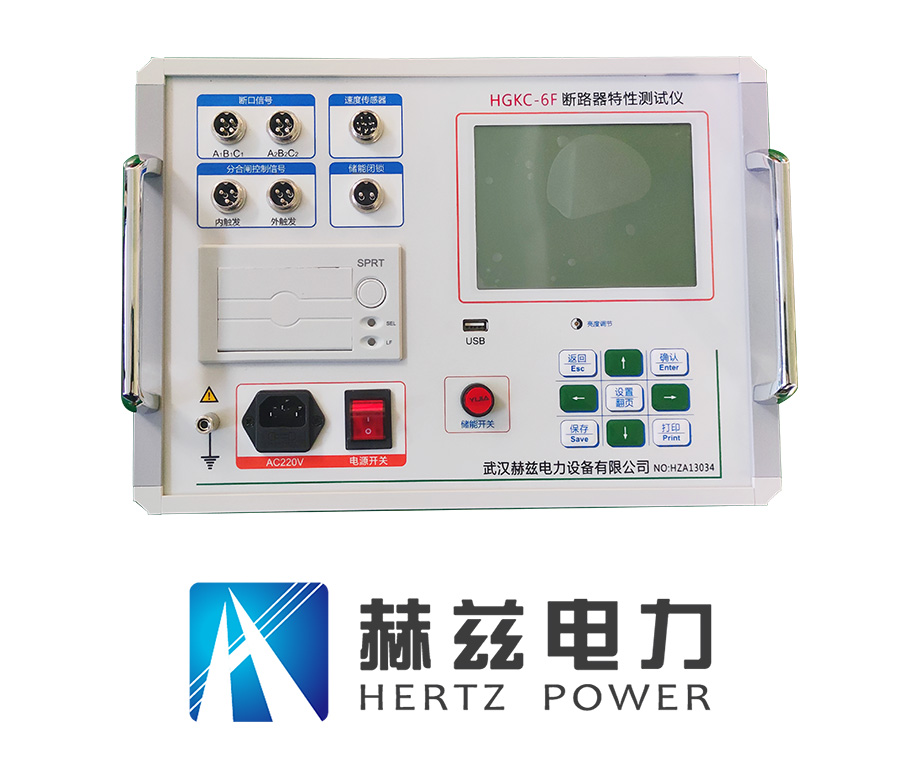

斷路器特性測試儀
2、安裝注意
1：通用傳感器的插座方向與動軒的運動方向一致，盡量保持與動軒平行，如果裝成歪斜可能造成測量數據不準。
2：通用傳感器安裝應該根據動桿粗細不同選用，相應半徑的卡件使傳感器很牢固的卡在動桿上，不能晃動。開關動作時，傳感器應緊承受動桿一起運動，不可與動桿之間有相對晃動，否則可致測試數據不準。
3：通用傳感器安裝于開關動桿上，開關動作時傳感器上下左右應留有一定的位置空間，不致使傳感器在運動過程中與周圍開關部件相碰，造成損壞。
