變頻串聯諧振試驗裝置產品是應用串聯諧振原理，應用勵磁變壓器激發串聯諧振控制回路，調整變頻控制器的輸出頻率，使控制回路電感L和樣品C串聯諧振，串聯諧振工作電壓即是加到樣品上工作電壓。廣泛用于電力、冶金、石油、化工等行業，主要用于大容量，高電壓的電容性試品的交接和預防性試驗。

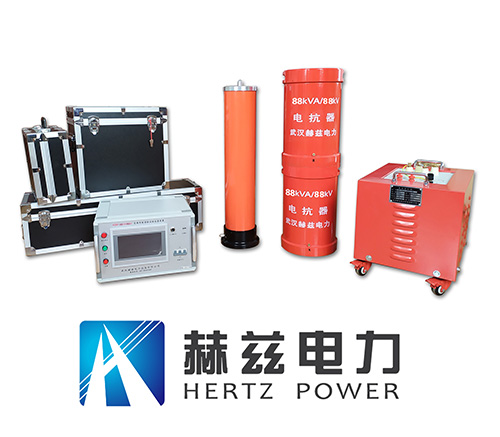

　　變頻串聯諧振試驗裝置

　　在供電系統中應用的優點：

　　1、所需開關電源容量大大減小。串聯諧振開關電源是應用串聯諧振電抗器和被樣品電容串聯諧振產生高電壓和大電流量的，在一整個操作系統中，開關電源只需用提供操作系統中有功功率消耗的部分，因而，試驗所需的電源功率只有試驗容量的1/Q。

　　2、機器設備的重量和體積大大減少。串聯諧振開關電源中，不僅省去了笨重的大功率調壓裝臵和普通的的大功率工頻試驗變壓器，并且，串聯諧振激磁開關電源只需試驗容量的1/Q，使得操作系統重量和體積大大減少，一般為普通的試驗裝臵的1/10-1/30。

　　3、有效改善輸出電壓的波形。串聯諧振開關電源是串聯諧振式濾波電路，能有效改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的避免了諧波峰值對樣品的誤損壞。

　　4、避免大的短路電流燒傷故障點。變頻式串聯諧振在串聯諧振狀態，當樣品的絕緣層弱點被損壞時，控制電路馬上脫諧，控制回路電流量迅速降低為一切正常試驗電流量的1/Q。而并聯諧振或者試驗變壓器的方式做耐壓試驗時，損壞電流量馬上提升幾十倍，兩者相比，短路電流與損壞電流量相差數百倍。所以，串聯諧振能有效的找到絕緣層弱點，又不存在大的短路電流燒傷故障點的憂患。

　　5、不會出現任何恢復過電壓。樣品發生損壞時，因失去串聯諧振條件，高電壓也馬上消失，電弧即刻熄滅，且恢復工作電壓的再建立過程很長，很容易在再次達到閃絡工作電壓前斷開開關電源，這種工作電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，并且，不會出現任何恢復過電壓。
