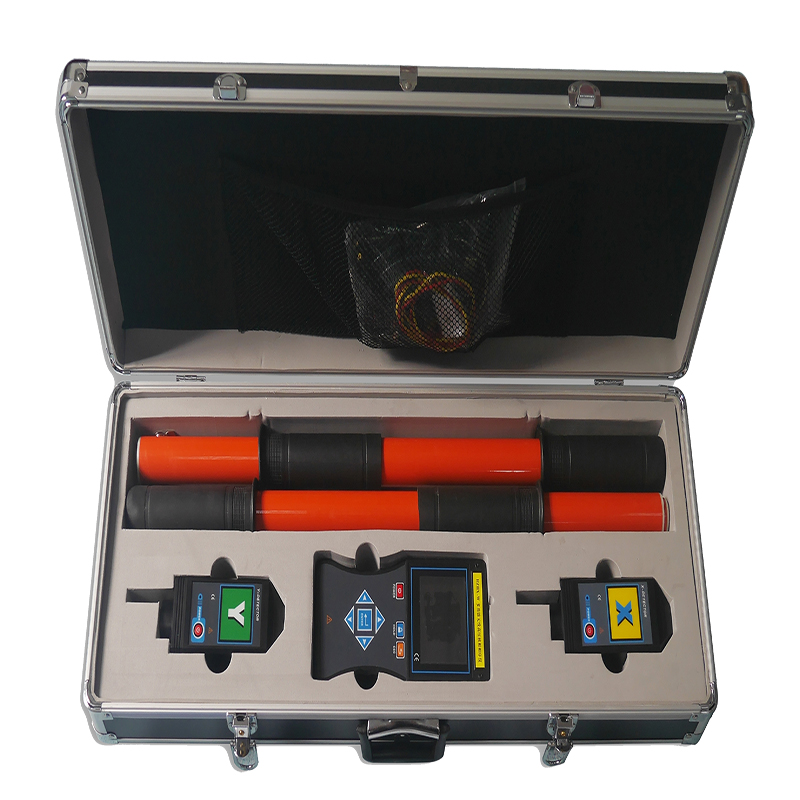

核相儀是一種帶電測試工具,是在運行電壓下,進行高壓電力線路的核定相位工作,特別對直接接觸高電壓的核相棒進行了較高的工頻耐壓試驗.核相儀按照電壓等級可以分為：低壓380V、高壓6KV、10KV、35KV、110KV核相儀;按照顯示形式可分為：指針式,數顯式.
核相儀使用方法
1.把表頭垂直安裝在三角架上.使表針指示接近或等于零,將連接線按相同色別接于測試桿與儀表中,并將接地線接地,保證接線正確、良好.
2.將兩桿分別接向相對應的兩側線路.當高壓核相器的儀表指示接近或?yàn)榱銜r(shí),則兩相為同相;若高壓核相儀的儀表指示較大時,則要多反復幾次,確保準確無誤后方能并列.
3.高壓核相儀作為驗電器使用時,將其中一桿接向任何一根線,另一桿接地或接向另一相線,若高壓核相儀的儀表指示較大時則線路有電,反之則無電.
核相儀注意事項
①高壓核相儀使用時,因帶電作業,故接地線要牢固、可靠,(低壓可不使用接地線)必須按照電業安全工作規程有關規定進行,絕緣桿要定期做安全檢查,以保證人身設備安全.
②高壓核相儀用完后,放進盒內要妥善保管,保證通風干燥,以免受潮和化學腐蝕,以備再用.
③要按不同等級的使用電壓,選用合適等級的線路核相驗電儀(高壓核相器),嚴禁一儀多用.
④做預防性實驗時,要取下上桿,只做下桿,以免上桿內電子元件損壞造成測量不準確.
